型號：CAS-P2141A
尺寸：110x75x120
參數：有功功率變送器
規范：100V,5A
一，概述
CAS系列功率變送器是將被測電流、電壓信號，通過內部CPU計算出有功功率、無功功率、功率因數等參量，并分別轉換成按線性比例輸出直流電流、電壓并隔離的設備，配以相應的指示儀表或裝置是電力系統、遠動裝置、自動化控制系統等可選的模擬量采集模塊。

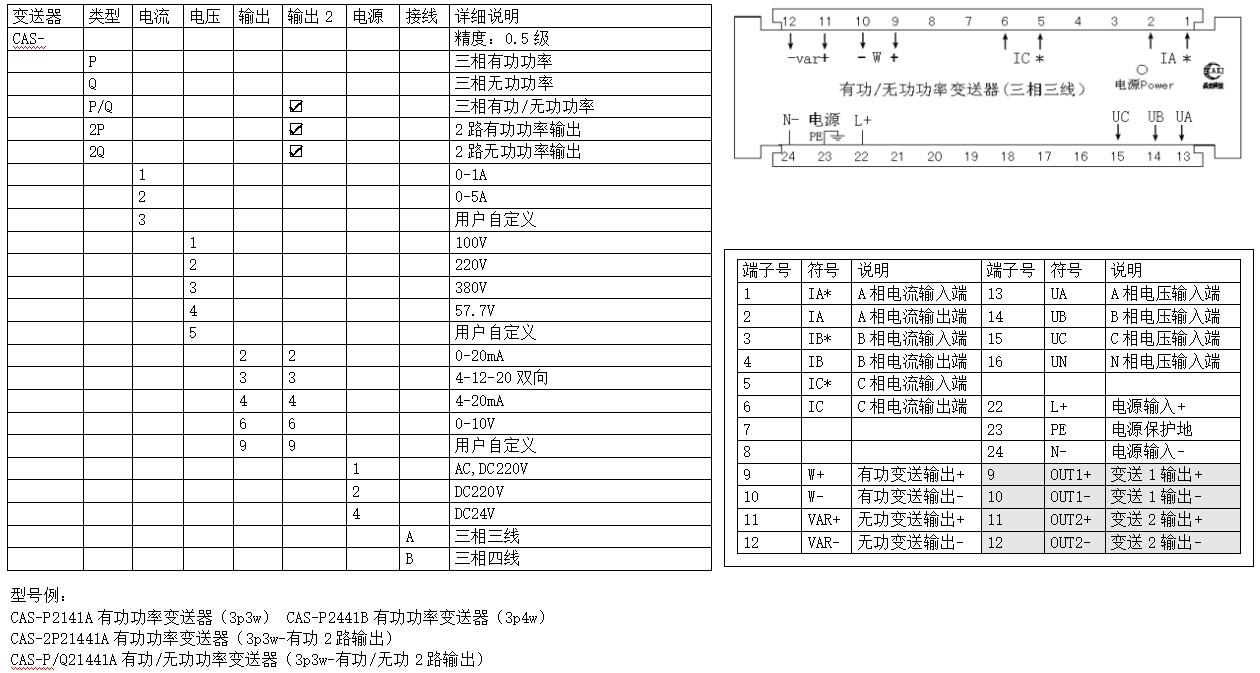

二，技術參數
精度等級：0.5級；
工作電源：AC/DC220V（極限80～265V）
輸入電流：CT  0-5A(0-1A)    用戶自選
輸入電壓：PT  100V；220V/380V；用戶自選
系統頻率：50或60HZ。
有功功率：P=1.732*I*U*cosφ(三相三線)；P=(IA*UA+ IB*UB+ IC*UC)* cosφ(三相四線)；
無功功率：Q=1.732*I*U*sinφ(三相三線)；Q=(IA*UA+ IB*UB+ IC*UC)* sinφ(三相四線)；
功率因數：cosφ=0.0L-1.0-0.0C,0L-1L,0.5C-1.0-0.5L
變送輸出：電流0-20mA, 4-20mA, 4-12-20mA, 負載電阻≤500Ω；
          電壓0-10V, 負載電阻≥10kΩ
隔離耐壓：電源-輸入-輸出，2kV-1min
使用環境：環境溫度-20℃～55℃，相對濕度≤90%RH
執行標準：GB/T13850.1-92

--------------------------------------------------------------------------------------

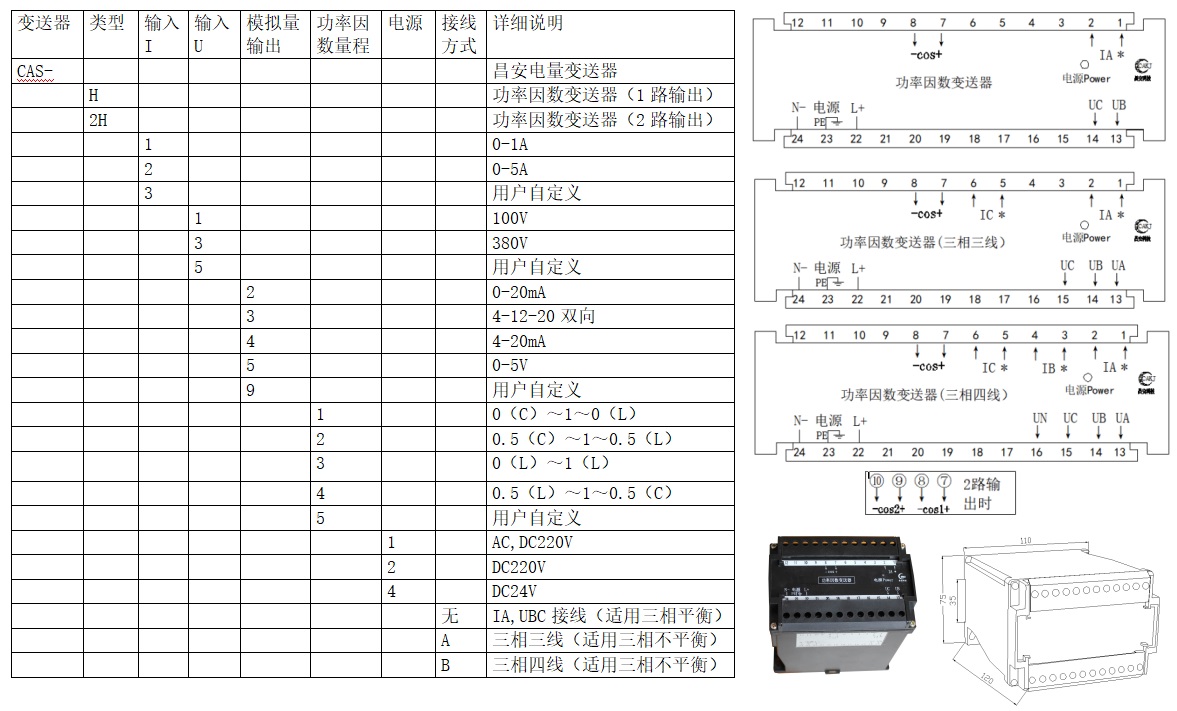

 功率因數變送器
